Rippenplatten 30x30x8 cm Rippensteine 20x10x8 cm

Produktionsnorm DIN EN 1338, barrierefreie Regelwerke DIN 32984, HBVA, DIN 18040-3

Aktuelles Anforderungsprofil für Bodenindikatoren (Rippen- und Noppenprofile)

Entsprechend der DIN 32984, die HBVA (Hinweise für barrierefreie Verkehrsanlagen) hrsg. von der FGSV (Forschungsgesellschaft für Straßen- und Verkehrswesen) sowie die aktualisierte 2. Fassung des Leitfadens “Barrierefreiheit im Straßenraum” von Straßen.NRW liefern wir unsere Rippensteine mit einem Rippenabstand von 50 mm, wobei die Rippenplatten mit unseren Rippenrechtecksteinen kompatibel sind. Unsere Noppenplatten bieten wir mit 32 versetzten Tastnoppen an, die als Kugelkalotten ausgebildet sind.

Rippenplatte 30/30/8 cm mit 6 trapezförmigen Rippen

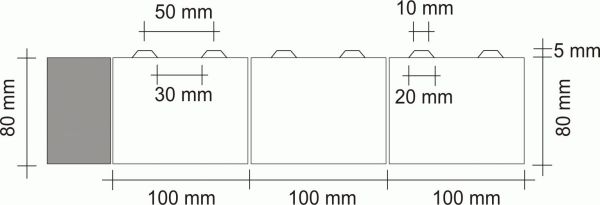

Rippenstein 20/10/8 cm mit 2 trapezförmigen Rippen

Rippenbreite 10 mm
Achsabstand 50 mm

Ausschreibungstext Rippen- und Noppenplatten

30/30/8 cm
Weißbetonvorsatz

30/30/8 cm
Basalt-anthrazit

20/10/8 cm
Weißbetonvorsatz

20/10/8 cm
Basalt-anthrazit

Wichtig: Die Rippen und Noppen müssen nach der Verlegung über das Niveau des Gehwegbelags hinausragen!

Anwendungsfälle

Einsatzorte und Einbaumerkmale von Rippensteine

Leitstreifen

Rippenverlauf in Gehrichtung bei breiten Wegen und Plätzen
Breite des Leitstreifens mit Rippenstruktur mindestens 30 cm

Breite mit kontrastreichen Begleitstreifen mind. 90 cm
Aufmerksamkeitsfelder aus Noppenplatten bei Richtungsänderungen sowie Anfang und Ende der Leitstreifen

Richtungsfelder

Richtungsfelder an Querungsstellen zur Anzeige der Gehrichtung
Rippenverlauf in Gehrichtung zur Richtungsorientierung
mindestens 60 cm Verlegetiefe hinter Tastbordstein an kürzester Stelle

Auffindestreifen bei Bushaltestellen

Rippenstruktur in Gehrichtung für Auffindestreifen, die seitlich zu Haltestellen führen.
Breite 60 - 90 cm, Länge über die gesamte Breite des Gehweges

bei erforderlicher Querung eines Radweges ist der Auffindestreifen zu unterbrechen
Einstiegsfelder sollen vorzugsweise in Rippenstrukturen ausgebildet werden, die Ausführung als Aufmerksamkeitsfeld mit Noppenstrukturen wird ebenfalls praktiziert!

Sperrfeld vor Nullabsenkungen

Sperrfeld bei getrennten Querungsstellen zur Absicherung der Nullabsenkung
Rippenverlauf längs zum Bordstein als Stoppfunktion für Sehbehinderte

im Kurvenverlauf ist die Verlegung von Rechtecksteinen vorteilhaft
