Noppenplatten 30x30x8 cm

Produktionsnorm DIN EN 1338, barrierefreie Regelwerke DIN 32984, HBVA, DIN 18040-3

Aktuelles Anforderungsprofil für Bodenindikatoren (Rippen- und Noppenprofile)

Entsprechend der DIN 32984, die HBVA (Hinweise für barrierefreie Verkehrsanlagen) hrsg. von der FGSV (Forschungsgesellschaft für Straßen- und Verkehrswesen) sowie die aktualisierte 2. Fassung des Leitfadens “Barrierefreiheit im Straßenraum” von Straßen.NRW liefern wir unsere Rippensteine mit einem Rippenabstand von 50 mm, wobei die Rippenplatten mit unseren Rippenrechtecksteinen kompatibel sind. Unsere Noppenplatten bieten wir mit 32 versetzten Tastnoppen an, die als Kugelkalotten ausgebildet sind.

Noppenplatte 30/30/8 cm mit 32 versetzten Tastnoppen

Noppendurchmesser 30 mm
Kugelkalotten mit flachem Auftritt

Ausschreibungstext Rippen- und Noppenplatten

30/30/8 cm
Weißbetonvorsatz

30/30/8 cm
Basalt-anthrazit

Wichtig: Die Rippen und Noppen müssen nach der Verlegung über das Niveau des Gehwegbelags hinausragen!

Anwendungsfälle

Einsatzorte und Einbaumerkmale von Noppenplatten

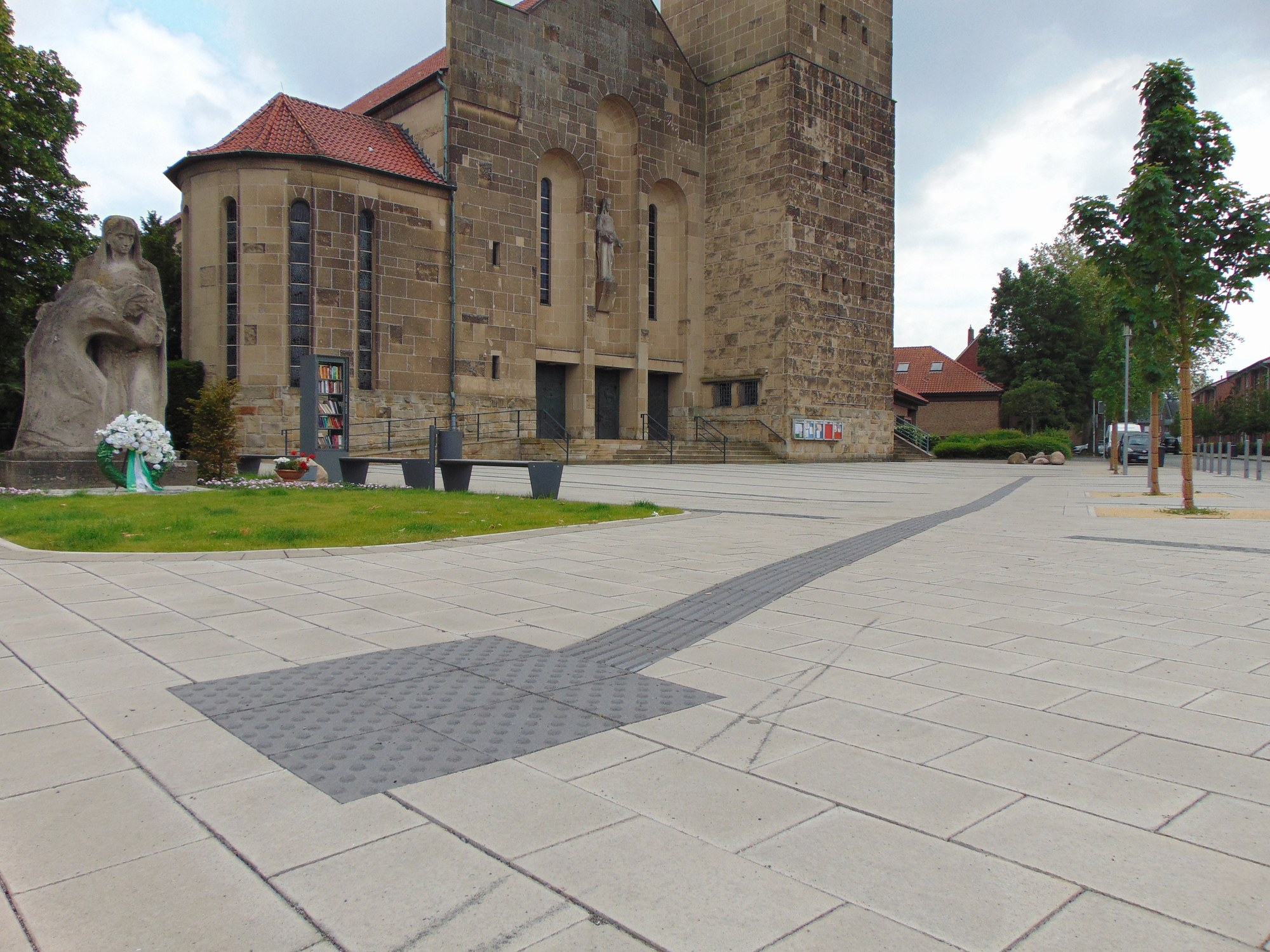

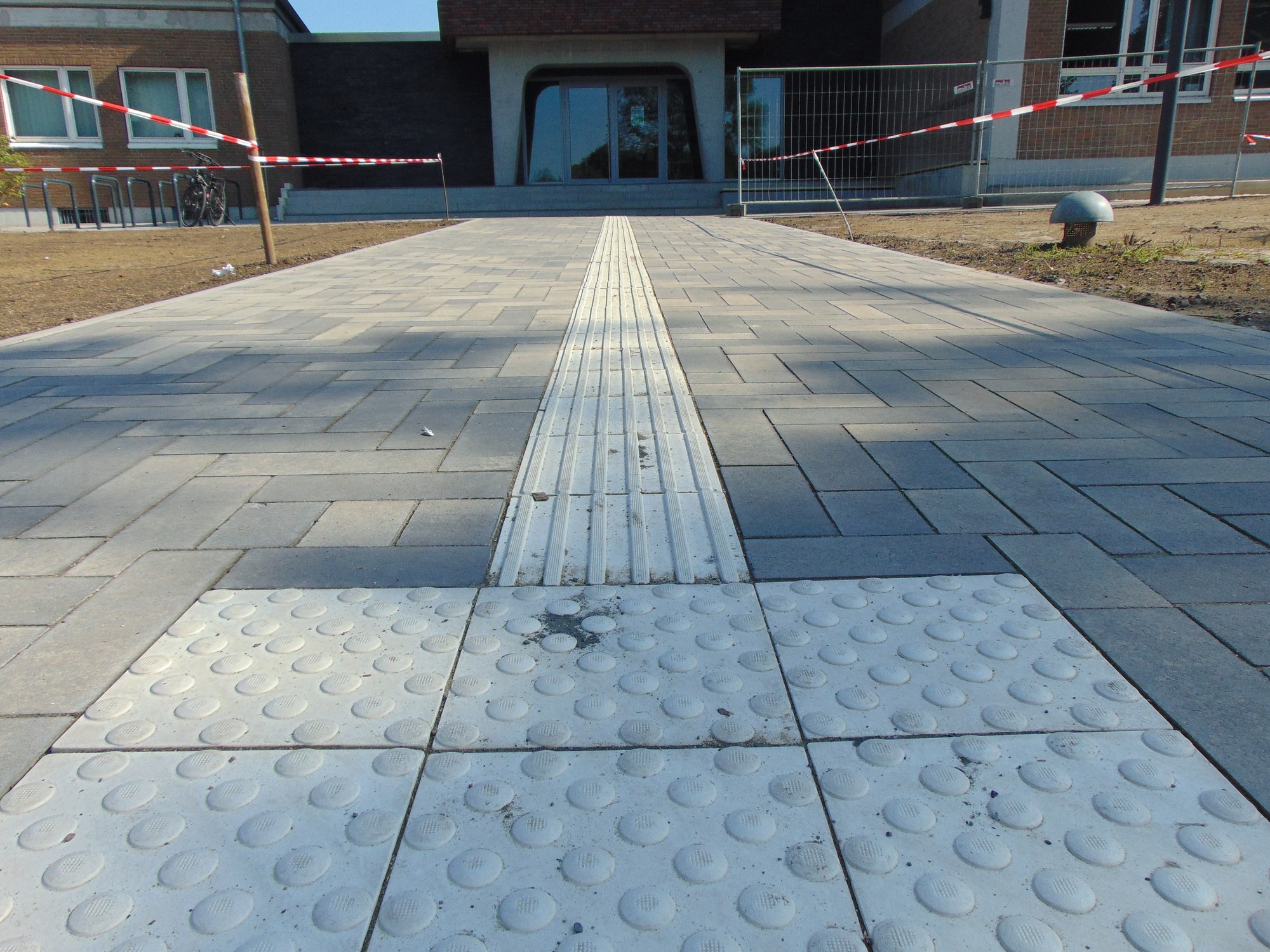

Aufmerksamkeitsfeld bzw. Abzweigefeld

für Besonderheiten mit erhöhter Aufmerksamkeit, wie Treppen und Hindernisse
Größe 90 x 90 cm

für Abzweigungen mit starken Richtungsänderungen

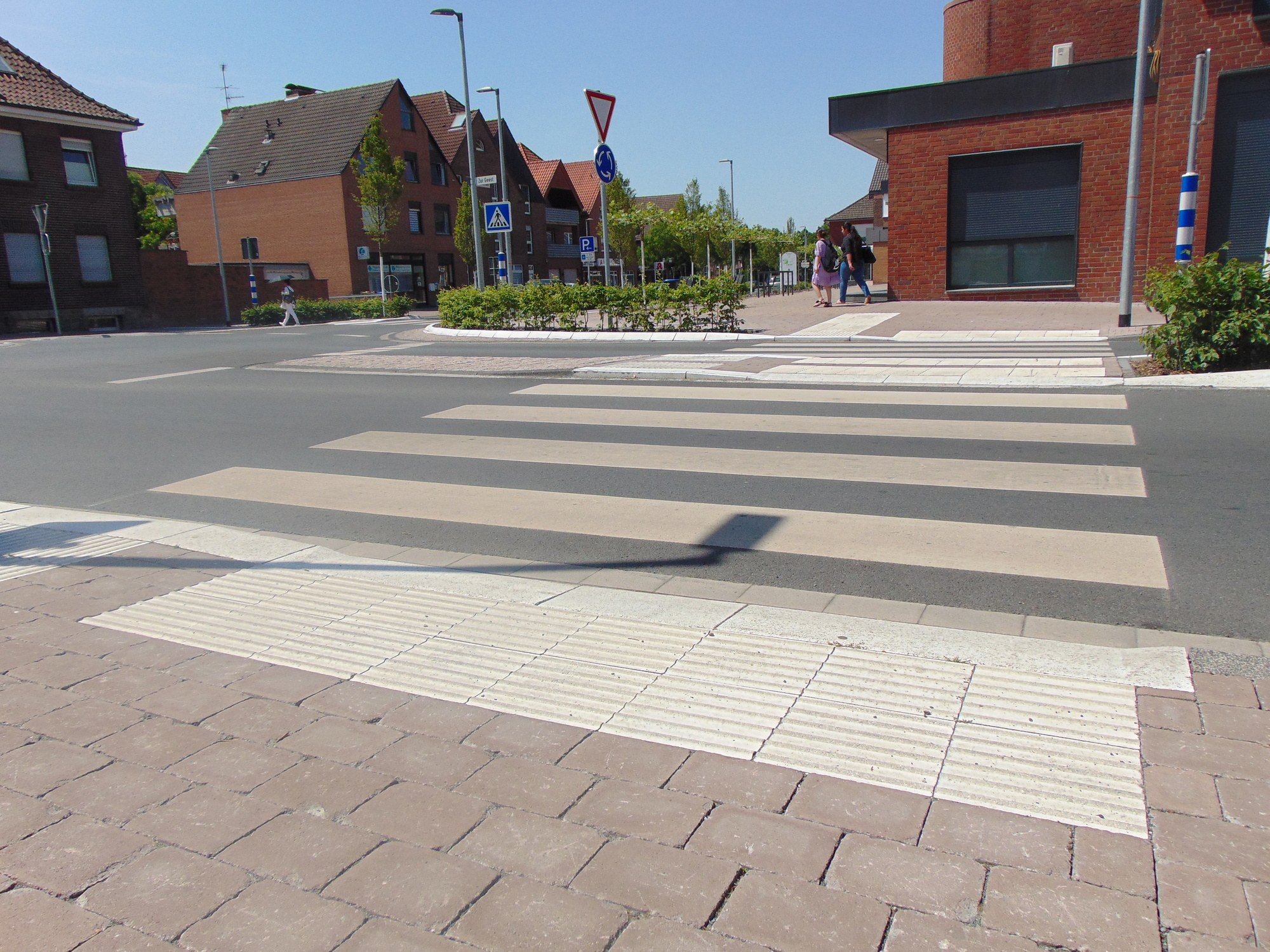

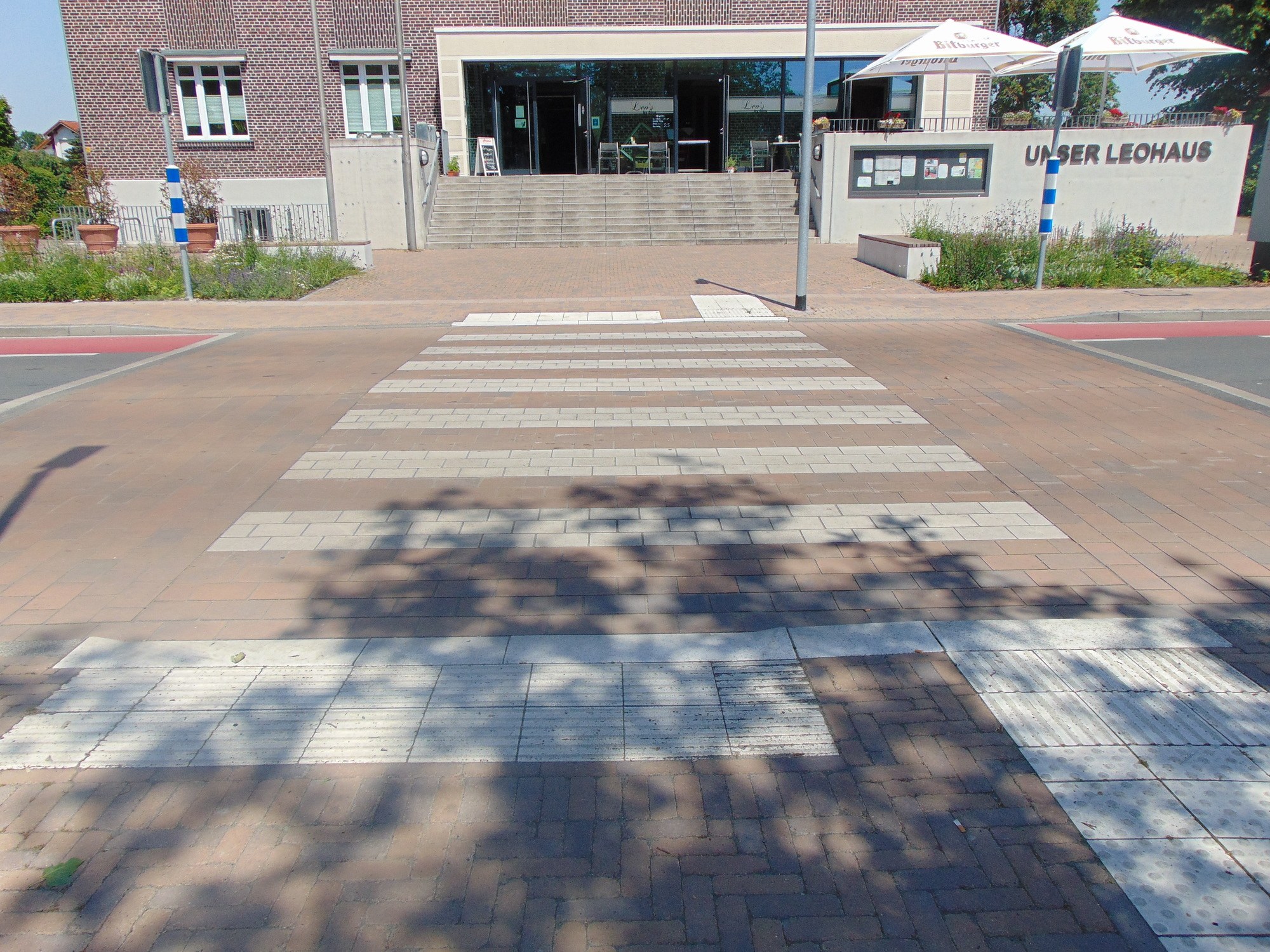

Auffindestreifen für Querungsstellen

zum Auffinden einer Querungsstelle verbunden mit einem Richtungsfeld aus Rippensteinen
Breite 90 cm

Länge über die gesamte Breite des Gehweges

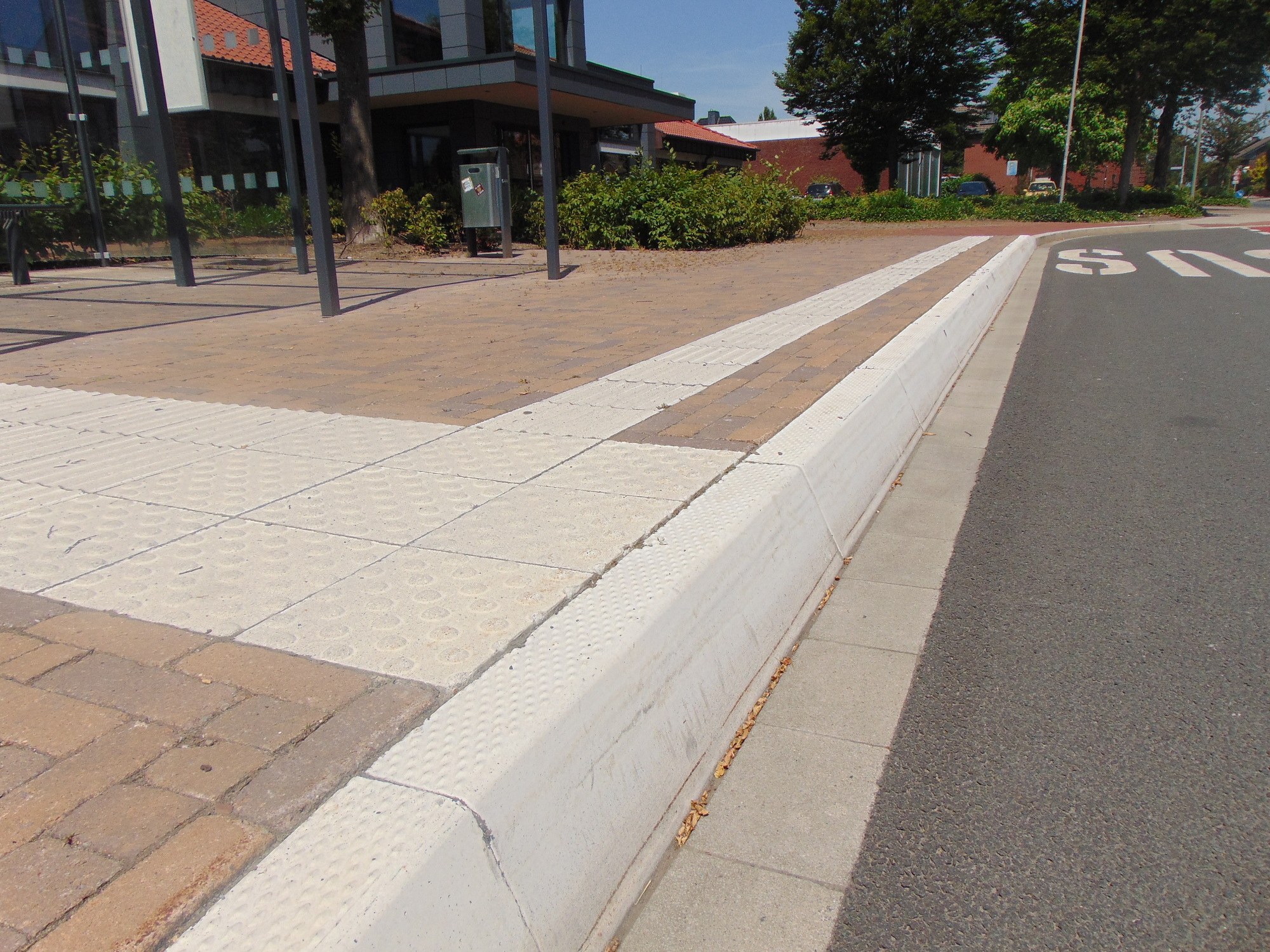

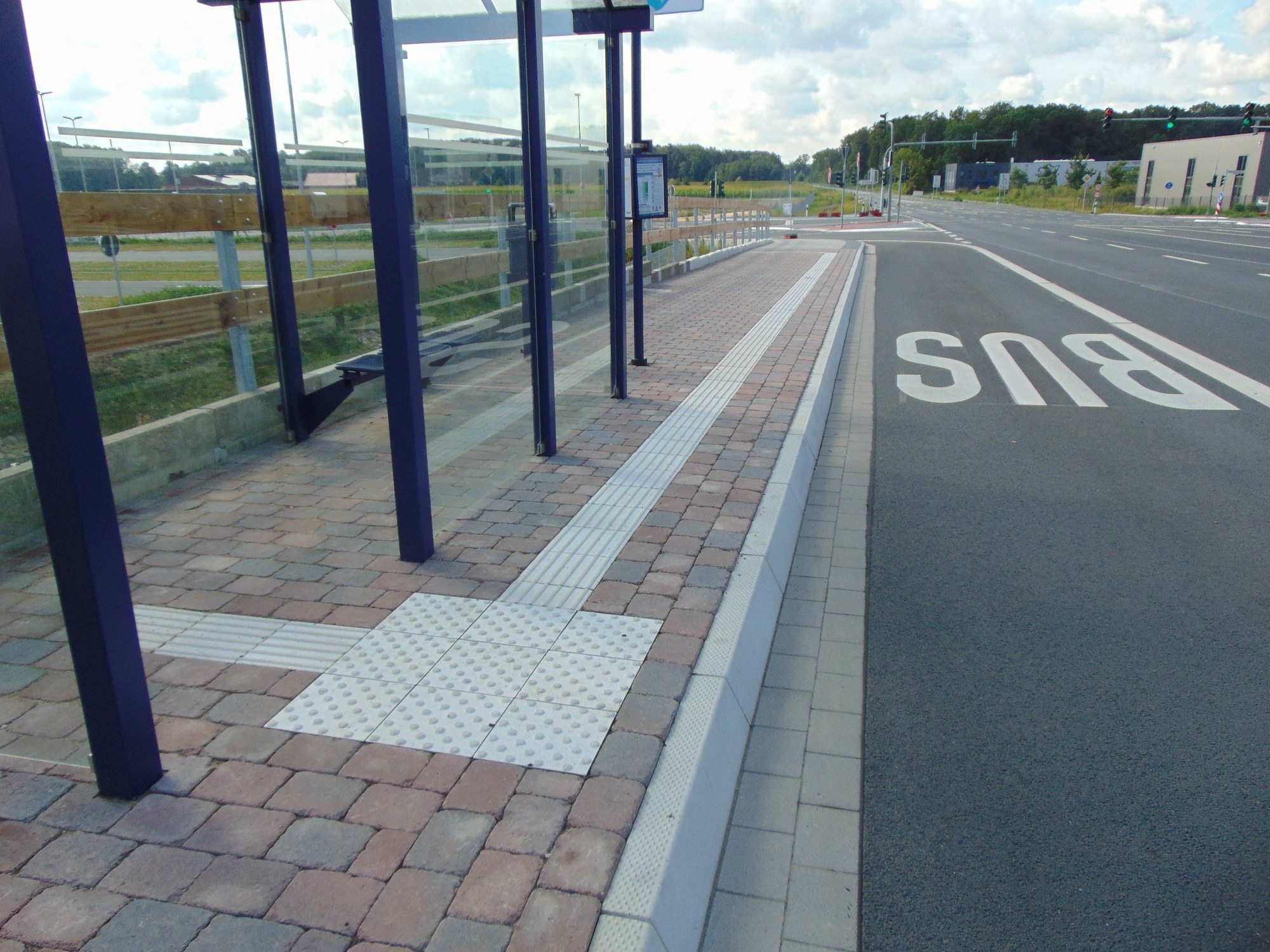

Einstiegsfeld bei Bushaltestellen

Die Ausführung des Einstiegsfeldes als Aufmerksamkeitsfeld wird häufig praktiziert und von Straßen.NRW empfohlen, weil durch die Noppenstruktur der bessere taktile Konstrast zum Auffindestreifen gegeben ist.
Größe 90 x 90 cm

Größe 90 x 90 cm

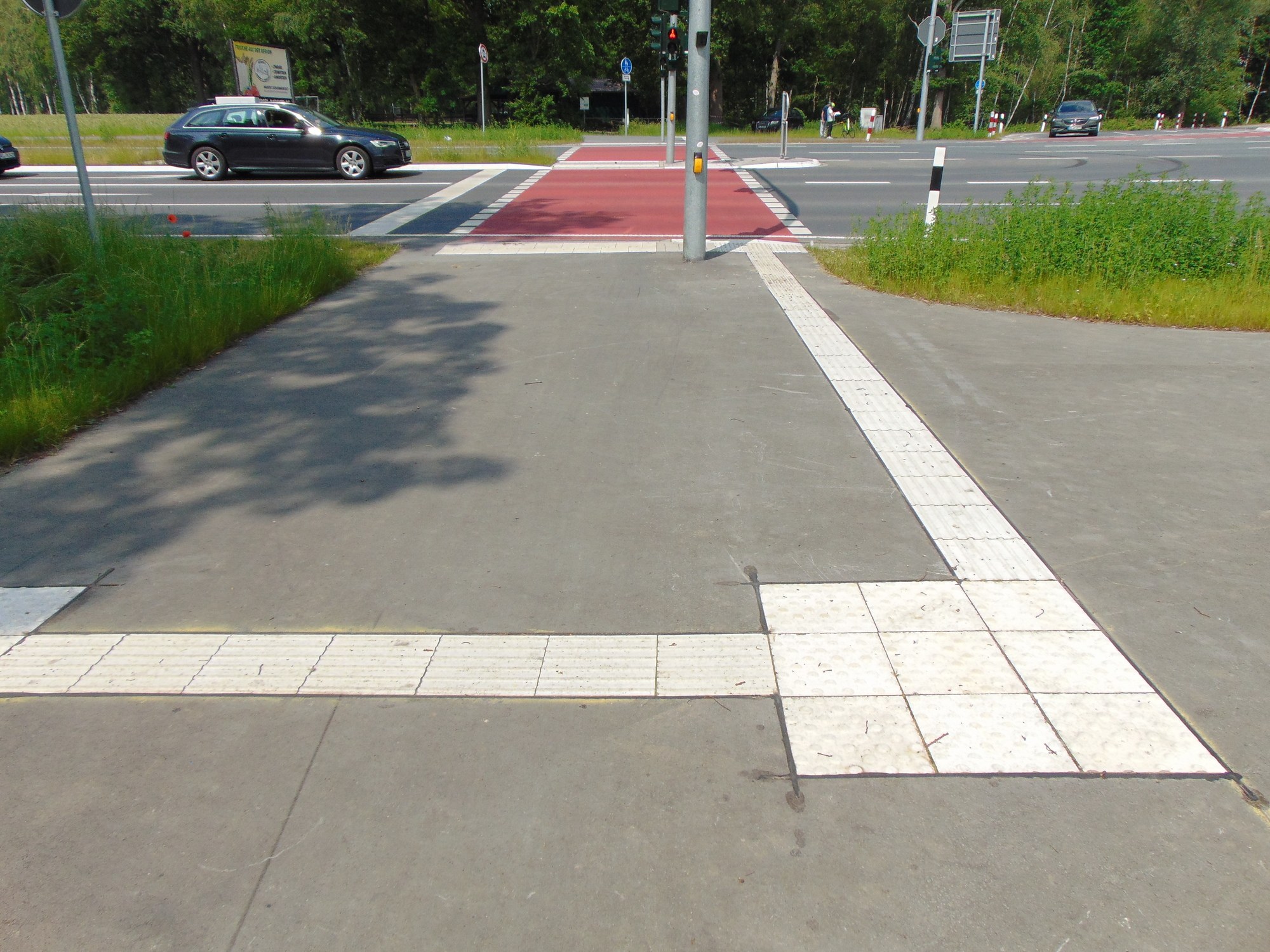

Trennstreifen für getrennte Rad- und Gehwege

zur Trennung des Gehwegbereiches von niveaugleichen Verkehrsarten, insbesondere bei getrennten Rad- und Gehwegen

Breite 30 cm
